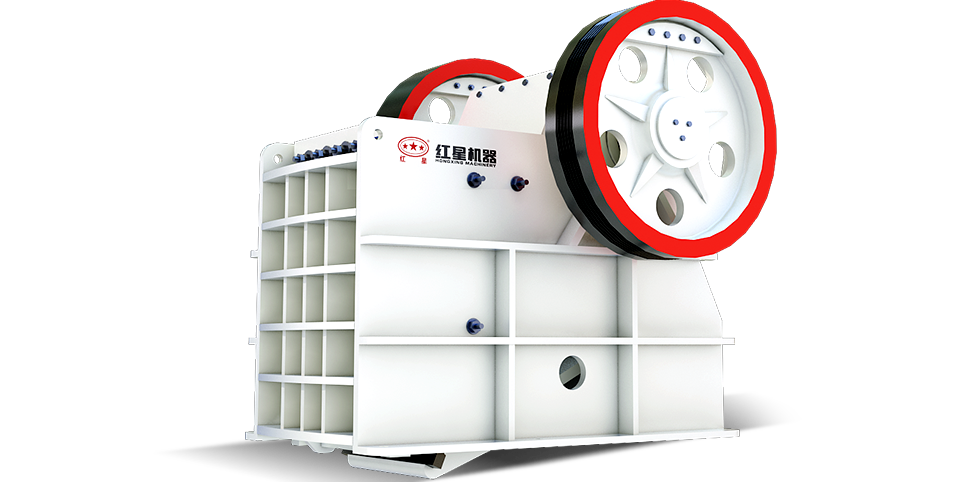

HD系列德版颚式破碎机

HD系列德版颚式破碎机结构简单、工作可靠，深受广大客户好评，可满足多种物料的破碎，有多种型号可供选择。

进料粒度：≤950mm

生产能力：50-910t/h

适用物料：河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石、建筑垃圾等

应用领域：砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等

在线咨询优惠购机热线：15603715696
手把手指导建厂 专车接送到厂参观 一对一售后服务 就近考察生产现场

HD系列德版颚式破碎机

60秒人工响应

30分钟给予技术答复

24小时免费定制方案

热门机器型号处理能力(t/h) 最大给料粒度(mm) 出料口调整范围(mm) 配用功率(kw) 咨询
HD72(57) 50-120 425 45-100 6P 55 咨询
HD98(751) 110-330 630 75-175 8P 110 咨询
HD125 280-750 900 125-225 8P 160 咨询

产品介绍 HD德版颚式破碎机的特点在于将破碎腔型、运动参数的优化设计紧密配合，不仅使机器产能和产品质量大大提升，而且扩大了产品应用范围。HD可广泛应用于金属和非金属矿、建筑、砂石、水泥、冶金等各个行业，在处理坚硬物料方面，有着出色表现。 在线咨询

性能优势
产量提升合理的破碎腔型设计，良好的运动参数，确定了啮合角和行程特性值，提供了更大的破碎冲程、更高的生产率和更大的承载能力。

运行平稳通过对整体结构及配重部分的优化，计算分析确定飞轮、槽轮的结构和配重块的重量，有效的降低了设备的振动等级，使设备运转更加平稳可靠。

维护方便先进的边护板螺栓固定系统及人性化的吊装孔设计，更换边护板和肘板时更加方便快捷，能有效地防止灰尘或其它细小颗粒进入轴承室污染润滑脂。

适用性强与同等规格的颚式破碎机相比，HD德版颚式破碎机结构简单合理，占用空间小，适应性更强，可满足更多的用户的多元化需求。

工作原理

电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与其同时物料被压碎或劈碎，达到破碎的目的；当动颚下行时，肘板与动颚夹角变小，动颚板在拉杆，弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。破碎中，主要部件是两块颚板，一是固定颚板，垂直(或上端略外倾）固定在机体前壁上，另一个是活动颚板，位置倾斜，与固定颚板形成大小的破碎腔。活动颚板对着固定颚板作周期性的往复运动，时而分开，时而靠近，分开时，物料进入破碎腔，成品从下部卸出；靠近时，使装在两块颚板之间的物料受到挤压，弯折和劈裂作用而破碎。

一机多能啥都能碎

HD系列德版颚式破碎机具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点，可广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门，破碎抗压强度不超过320兆帕的各种物料。

免费申请工程师为您配置适合您的方案

免费获取配置方案

绿色环保服务全球

40余年，我们积累了丰富的实战经验，客户现场遍布160多个国家和地区，红星一直在绿色、环保、节能、专业的矿山设备研发路上奋进，被评为“全国矿山机器绿色环保优选品牌”，生产的设备也深受客户的信任和青睐。

合作案例实力说话

从联系我们，到安装投产，仅需25天；客户满意度达到98%以上，可安排就近参观考察现场

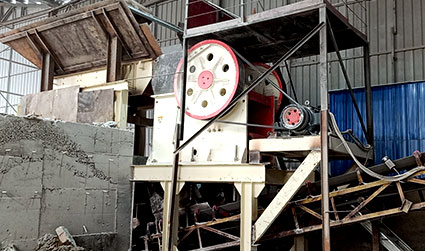

山东时产100吨玄武岩制砂生产现场

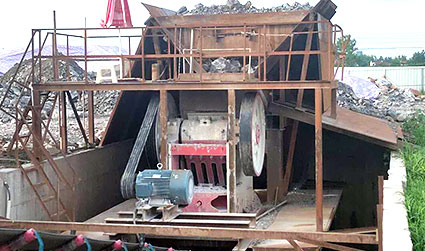

福建时产280吨建筑垃圾破碎生产现场

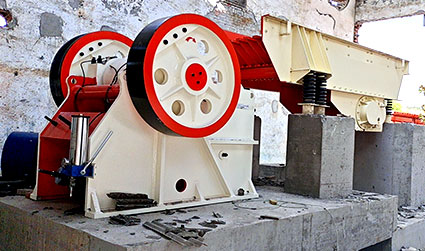

河南时产650吨大理石制砂生产现场

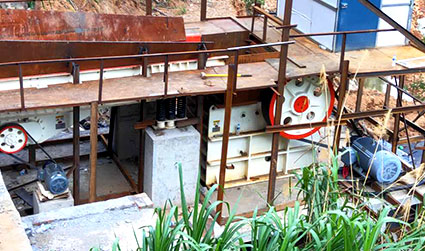

安徽时产500吨鹅卵石制砂生产现场

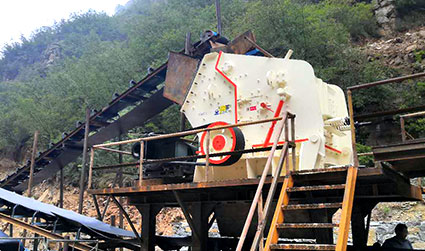

广东时产200吨石英石制砂生产现场

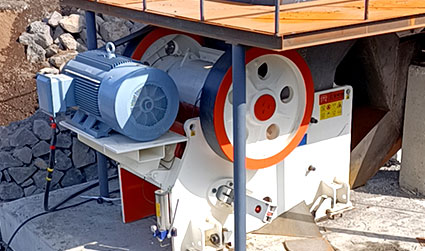

山西时产300吨长石制砂生产现场

一分钟测试出适合您的生产方案免费电话申请：15603715696

产品参数

HD德版颚式破碎机
颚式破碎机

型号	进料口尺寸(mm)	最大进料粒度（mm）	出料口调整范围（mm）	处理能力(t/h)	电机功率(kw)	外形尺寸长×宽×高（mm）
HD72(57)	460×720	425	45-100	50-120	6P 55	2100×1556×1640
HD86(69)	580×860	500	50-150	60-280	8P 75	2200×1754×1810
HD98(751)	680×980	630	75-175	110-410	8P 110	2660×1960×2175
HD110(912)	850×1100	750	100-200	230-550	6P 132	2960×2381×2556
HD125	950×1250	900	125-225	280-750	8P 160	3500×2614×2925

型号	给料口尺寸 (mm）	最大进料粒度 (mm)	排料口调整范围 (mm)	处理能力 (t/h)	偏心轴转速 (r/min)	电动机功率 (kw)	总重量 (t)	外形尺寸（长×宽×高） (mm)
PE-150×250	150×250	125	10-40	1-3	250	4P 5.5	0.8	720×660×850
PE-200×300	200×300	180	15-50	2-6	260	4P 7.5	1.2	910×750×990
PE-200×350	200×350	180	18-70	3-10	260	4P 11	1.5	1000×870×990
PE-250×400	250×400	210	20-60	5-21	300	6P 15	2.8	1300×1090×1270
PE-400×600	400×600	340	40-100	16-64	275	6P 30	7	1730×1730×1630
PE-500×750	500×750	425	50-100	40-110	275	6P 55	12	1980×2080×1870
PE-600×750	600×750	500	150-200	80-240	275	6P 55	15.8	2070×2000×1920
PE-600×900	600×900	500	65-160	50-160	250	6P 55	17	2190×2206×2300
PE-750×1060	750×1060	630	80-140	110-320	250	8P 110	29	2660×2430×2800
PE-800×1060	800×1060	640	130-190	130-330	250	8P 110	29.8	2710×2430×2800
PE-830×1060	830×1060	650	160-220	150-336	250	8P 110	30.7	2740×2430×2800
PE-870×1060	870×1060	660	200-260	190-336	250	8P 110	31.5	2810×2430×2800
PE-900×1060	900×1060	685	230-290	230-390	250	8P 110	33	2870×2420×2940
PE-900×1200	900×1200	750	95-165	220-380	200	8P 110	52	3380×2870×3330
PE-1000×1200	1000×1200	850	195-265	315-500	200	8P 110	55	3480×2876×3330
PE-1200×1500	1200×1500	1020	150-350	400-800	180	6P 160-220	100.9	4200×3300×3500
PE-1500×1800	1500×1800	1200	220-350	500-1000	180	8P 280-355	139	5160×3660×4248
PEX-150×750	150×750	120	18-48	8-25	320	4P 15	3.8	1200×1530×1060
PEX-250×750	250×750	210	25-60	13-35	330	6P 22	5.5	1380×1750×1540
PEX-250×1000	250×1000	210	25-60	16-52	330	6P 30	7	1560×1950×1390
PEX-250×1200	250×1200	210	25-60	20-61	330	6P 37	9.7	2140×1660×1500
PEX-300×1300	300×1300	250	20-90	16-105	300	6P 55	15.6	2720×1950×1600
