多缸液压圆锥破碎机

破碎比大、效率高、能耗低、产品粒度均匀

进料粒度：≤326mm

生产能力：72-1100t/h

适用物料：石灰石、铁矿石、鹅卵石、有色金属矿石、花岗岩、玄武岩、石灰岩、石英岩和沙岩等

应用领域：砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等

在线咨询 优惠购机热线：15603715696

手把手指导建厂

专车接送到厂参观

一对一售后服务

就近考察生产现场

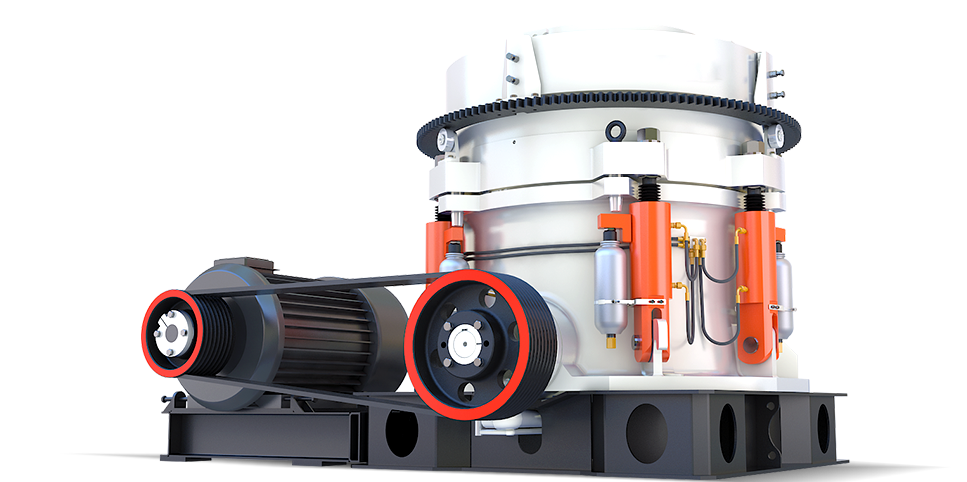

多缸液压圆锥破碎机

60秒人工响应

30分钟给予技术答复

24小时免费定制方案

产品介绍

HXHP系列多缸圆锥破碎机是我公司结合单缸液压圆锥破碎机与PYF圆锥破碎机，采用了先进的设计理念，经优化设计而成的新型圆锥破碎机。主要用于金属矿山、建筑砂石加工中的二段破碎和三段破碎环节，因其破碎能力强、产量大，更多的被用于中硬物料的破碎。

在线咨询

性能优势

破碎比大、成品粒形好通过采用粒间层压原理设计的特殊破碎腔，实现对物料的选择性破碎，显著提高了产品细料比例和立方体含量，极大程度上减少了针片状物料。

润滑可靠、寿命长多缸液压圆锥破碎机特殊的稀油润滑系统设计，大大提高了设备的使用寿命。高性能非接触式迷宫密封件无磨损，提高了阻挡粉尘的可靠性，从根本上消除了原弹簧型圆锥破油水混合等故障。

工作稳定性高液压调节排料口和过载保护使多缸液压圆锥破运转水平大大提高，双向过铁释放液压缸能够让铁块顺利通过破碎腔，使破碎机在发生过铁及瞬时闷车的情况下，能液压起顶，自动清腔排料，大大降低了人工排料的烦恼。

消耗少、运行成本低采用料层粉碎和静压原理，非接触式迷宫腔体结构合理，可有效的降低了设备的磨损，减少了运营成本；另外，破碎机的所有部件均有耐磨保护，将维修费用大大降低，一般使用寿命可提高30%以上。

工作原理

在工作时通过电动机的旋转带动带轮或联轴器、 传动轴和圆锥部在轴心线下使偏心轴做周期性旋摆运动。在物料从料口进入破碎腔后因受到偏心轴和轧臼壁的相互冲击挤压、研磨、揉搓从而产生破碎的作用。液压保险系统能在机器发生过铁故障或者闷车现象时通过液压将支撑套和定锥部排除出故障物，在起到很好的保险作用的同时大大的降低了维修率及提高生产效率。

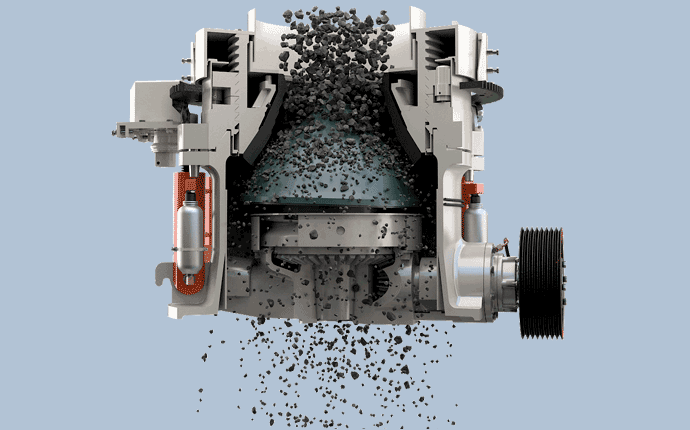

多缸液压圆锥破碎机工作原理
物料、应用领域图

一机多能 啥都能碎

多缸液压圆锥破碎机采用了较佳的破碎频率和偏心距，取代传统的单颗粒破碎原理，实现对物料的选择性破碎，破碎粒度均匀，料粒形状好，级配合理。多缸液压圆锥破碎机可处理中等和中等以上硬度的各种矿石和岩石等。

免费申请工程师为您配置适合您的方案

免费获取配置方案

绿色环保 服务全球

40余年，我们积累了丰富的实战经验，客户现场遍布160多个国家和地区，红星一直在绿色、环保、节能、专业的矿山设备研发路上奋进，被评为“全国矿山机器绿色环保优选品牌”，生产的设备也深受客户的信任和青睐。

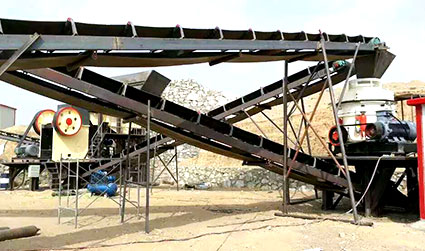

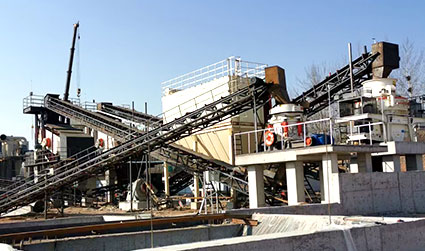

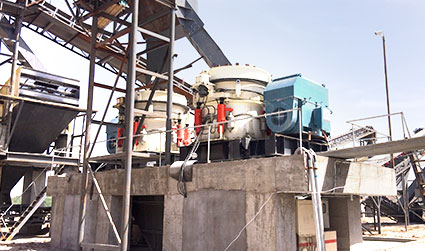

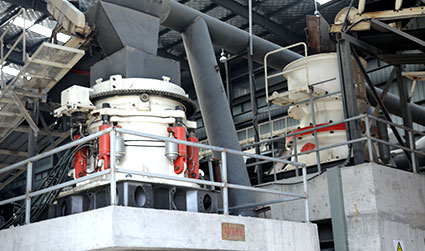

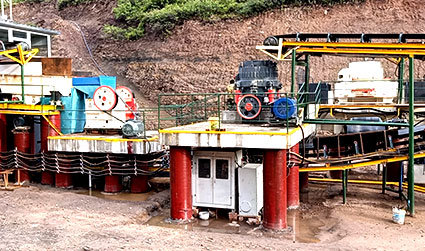

合作案例 实力说话

从联系我们，到安装投产，仅需25天；客户满意度达到98%以上，可安排就近参观考察现场

一分钟测试出适合您的生产方案 免费电话申请：15603715696

产品参数

  • 圆锥破碎机
  • 多缸液压圆锥破碎机
  • 复合型圆锥破碎机(西蒙斯)
  • 单缸圆锥破碎机
  • 规格 型号 破碎锥大端直径
    (mm)    		 最大给料尺寸
    (mm)    		 排料口宽度
    (mm)    		 处理能力
    (t/h)    		 电动机功率
    (kw)    		 总重量（t） 外形尺寸（长×宽×高）
    （mm）
    Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
    PYD600 35 3-13 12-23 5.5 2234×1370×1675
    Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
    PYZ900 60 5-20 20-65 11.2 2692×1640×2350
    PYD900 50 3-13 15-50 11.3 2692×1640×2350
    Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
    PYZ1200 100 8-25 42-135 25 2790×1878×2844
    PYD1200 50 3-15 18-105 25.3 2790×1878×2844
    Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
    PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
    PYD1750 85 5-13 60-180 50.2 3910×2894×3809
    Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
    PYZ2200 230 10-30 130-410 80 4622×3302×4470
    PYD2200 100 5-15 80-200 81.4 4622×3302×4470
  • 型号 腔型 破碎锥大端直径（mm） 给料口尺寸（mm） 最大给料尺寸（mm） 排料口调整范围（mm） 处理能力（t/h） 电机功率（kw） 主机重量（t）
    HPM200 C1 900 185 145 22~38 160~250 160 11
    C2 125 100 18~38 145~250
    C3 95 75 14~38 120~250
    F1 76 60 12~25 108~210
    F2 54 45 10~25 81~210
    F3 23 20 8~25 72~210
    HPM300 C1 1100 235 190 26~45 230~445 220 20
    C2 211 170 20~45 200~445
    C3 150 120 16~45 180~445
    F1 107 85 14~25 160~220
    F2 53 40 12~25 140~220
    F3 25 20 8~25 120~220
    HPM400 C1 1400 299 240 30~51 270~630 315 27
    C2 198 160 20~51 243~630
    C3 111 90 14~51 210~630
    F1 92 75 12~25 162~370
    F2 52 40 10~25 126~370
    F3 51 40 8~25 104~370
    HPM500 C1 1500 335 270 32~51 365~790 400 40
    C2 286 230 25~51 328~790
    C3 204 165 19~51 280~790
    F1 133 105 16~25 202~450
    F2 95 75 13~25 158~450
    F3 52 40 8~25 122~450
    HPM800 C1 2000 353 280 32~51 616~1100 630 70
    C2 297 240 32~51 522~1100
    C3 219 175 16~51 380~1100
    F1 155 125 13~25 328~730
    F2 92 75 10~25 270~730
    F3 33 25 5~25 166~730
  • 规格 型号 破碎锥大端直径（mm） 给料口尺寸（mm） 最大给料尺寸（mm） 排料口调整范围（mm） 处理能力（t/h） 电机功率（kw） 主机重量（t）
    PSG 1300 1313 1295 137 110 13-31 109-181 160 23
    1321 210 170 16-38 132-253
    1324 241 190 19-51 172-349
    1306 64 50 3-16 36-163
    1308 89 70 6-16 82-163
    1310 105 85 8-25 109-227
  • 型号 腔型  给料口尺寸 （mm） 最大进料尺寸 （mm） 最小排料口尺寸 （mm） 电机功率 （kw） 处理能力（t/h）
    SC100S C1 250 200 22 90 85-170
    C2 200 160 19 70-130
    SC160S C1 360 290 25 160 125-345
    C2 300 240 22 108-305
    SC250S C1 450 360 35 250 267-605
    C2 400 320 29 225-515
    SC315S C1 560 450 41 315 349-1050
    C2 500 400 38 318-892
    型号 腔型 给料口尺寸 （mm） 最大进料尺寸 （mm） 最小排料口尺寸 （mm） 电机功率（kw） 处理能力 （t/h）
    SC100 F1 150 120 10 90 45-135
    F2 90 70 10 43-118
    F3 38 30 4 25-40
    SC160 F1 200 160 13 160 69-215
    F2 115 90 10 57-184
    F3 35 25   70-90
    SC250 F1 240 190 16 250 116-396
    F2 140 110 13 97-346
    F3 70 55  9 90-251
    SC315 F1 275 220 32 315 177-662
    F2 215 170 29 209-643
    F3 175 140 29 162-552
    F4 85 70 19 175-325
    SC560 F1 300 240 22 560 448-1512
    F2 195 155 19 380-1373
    F3 90 70 13 357-912
    SC750 F1 370 295 25 750 394-2181
    F2 300 240 19 342-2020
    F3 230 185 16 267-1814
    F4 120 95 13 248-1165
    F5 85 70 10 185-1170
