Wotetrack履带筛分站

机组一体化生产模式，可自动分拣物料，适应性强，特殊情况下可连续作业。

进料粒度：视工艺而定

生产能力：视工艺而定

适用物料：各类天然石料的破碎（石灰石、河砾石、花岗岩、玄武岩等）

应用领域：建筑废弃物（瓦砾、道路混凝土、钢筋混凝土）煤矿及金属矿等行业的破碎

在线咨询 优惠购机热线：15603715696

手把手指导建厂

专车接送到厂参观

一对一售后服务

就近考察生产现场

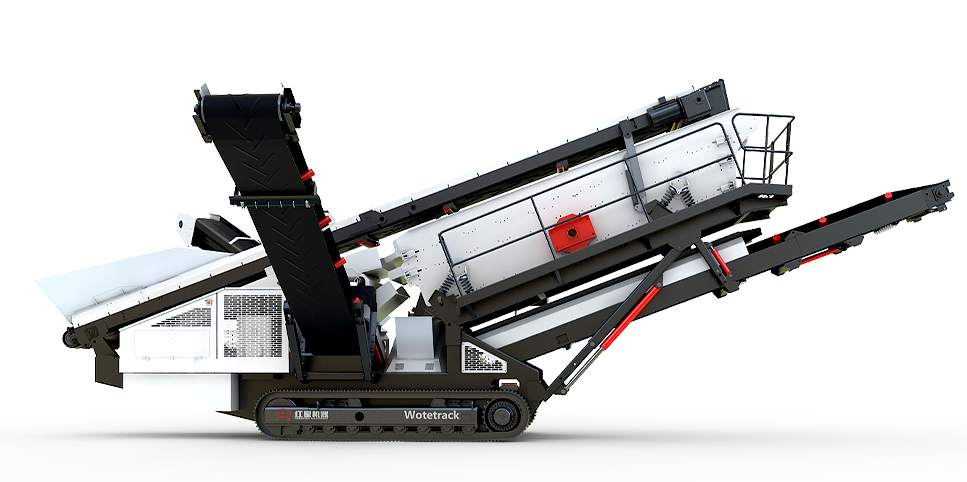

Wotetrack履带筛分站

60秒人工响应

30分钟给予技术答复

24小时免费定制方案

产品介绍

履带式液压驱动破碎站是我公司引进知名矿山机器公司技术，并结合国内实际情况，研发出的移动破碎筛分设备。该机采用液压系统驱动履带，从而实现平稳行走，并能够适应多种复杂的作业现场条件。它广泛适用于矿产开采、石料开采、高速公路（铁路）和桥梁、城市建筑垃圾处理等诸多领域。

在线咨询

性能优势

使用寿命长稀油润滑振动筛激振力大，处理能力强，3-6月更换一次润滑油，易磨损部位耐磨橡胶保护层

高效能筛分由动力学优化设计，完整的筛分系统，无需现场安装调试，可快速投入生产

满足多无化的筛分需求可选配板式喂料系统，实现特殊物料的筛分效能

三层设计用途广泛筛分机三层筛设计，可筛分多达四种有实用价值的终端产品，且每条成品料输送带可液压折叠，实现整机运输。

工作原理

履带筛分站可以针对粗碎、细碎筛分系统，可以单机组独立作业，也可以灵活组成系统配置机组联合作业。卸料斗侧出为筛分物料输送方式提供了多样配置的灵活性，一体化机组配置中的柴油机除驱动行走外，还可以针对性的给流程系统配置机组联合供电。

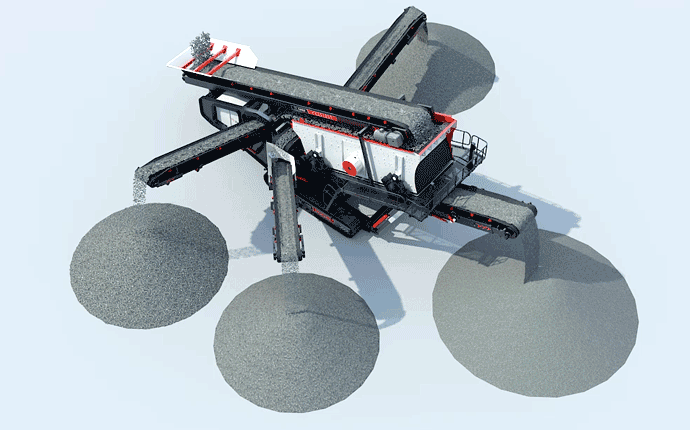

Wotetrack履带筛分站工作原理
物料、应用领域图

一机多能 啥都能碎

Wotetrack履带筛分站可用于各类天然石料的（石灰石、河砾石、花岗岩、玄武岩等）建筑废弃物（瓦砾、道路混凝土、钢筋混凝土）煤矿及金属矿等行业的破碎筛分。

免费申请工程师为您配置适合您的方案

免费获取配置方案

绿色环保 服务全球

40余年，我们积累了丰富的实战经验，客户现场遍布160多个国家和地区，红星一直在绿色、环保、节能、专业的矿山设备研发路上奋进，被评为“全国矿山机器绿色环保优选品牌”，生产的设备也深受客户的信任和青睐。

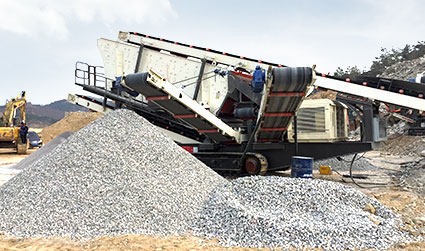

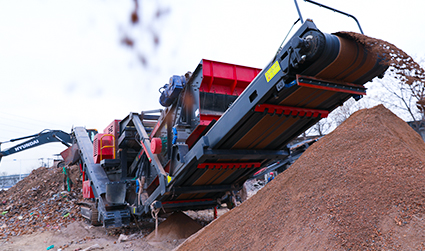

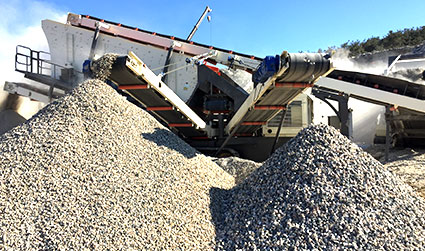

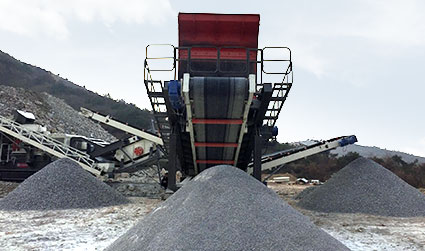

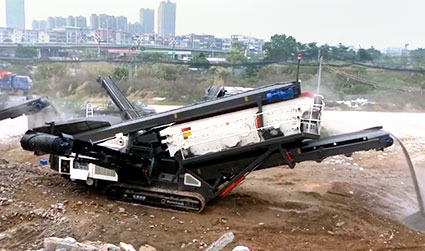

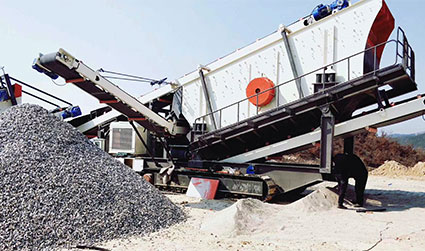

合作案例 实力说话

从联系我们，到安装投产，仅需25天；客户满意度达到98%以上，可安排就近参观考察现场

一分钟测试出适合您的生产方案 免费电话申请：15603715696

产品参数

  • Wotetrack全液压履带筛分站
  • WotetrackD型油电混合移动筛分设备
  • WOTETRACK履带式移动破碎筛分站
  • 机型参数 ST 722 ST 833S ST 833 ST 1083S ST 1083 ST 6203
    喂料装置 最大喂料尺寸(mm) 400 150 150 200 200 200
    喂料高度(mm) 3200 3620 2450 3650 2500 3000
    料仓容积(m³) 7 8 2.5 8 3 8
    喂料皮带机 宽×长(mm) 1200×4000 1200×4300   1200×4300   1200×6000
    型式 可变速度 可变速度   可变速度   可变速度
    上料皮带机 宽×长(mm)   1000×11000 1000×11000 1200×11500 1200×11500
    振动筛 型式 2层振动筛分机 3层振动筛分机 3层振动筛分机 3层振动筛分机 3层振动筛分机 3层振动筛分机
    筛面尺寸(mm) 1500×4800 1500×5500 1500×5500 1800×6000 1800×6000 1830×6100
    细料皮带机 宽×长(mm) 800×8000 1200×7500 1200×7500 1400×8000 1400×8000 800×8000
    堆料高度(mm) 3600 4100 4100 4100 4100 3400
    中细料皮带机 宽×长(mm)   650×10000 650×10000 800×10000 800×10000 800×7000
    堆料高度(mm)   4800 4800 4800 4800 3400
    中料皮带机 宽×长(mm) 800×8000 800×10000 800×10000 800×10000 800×10000 800×7000
    堆料高度(mm) 3300 4800 4800 4800 4800 3400
    转运皮带机 宽×长(mm) 1200×4000 650×2200 650×2200 650×2200 650×2200 1400×6500
    大料皮带机 宽×长(mm) 1200×5500 500×9000 500×7500 650×9000 650×7500 1000×5500
    堆料高度(mm) 3600 4900 4300 4900 4300 3600
    动力系统 驱动理念 柴油机-液压驱动 柴油机-液压驱动 柴油机-液压驱动 柴油机-液压驱动 柴油机-液压驱动 柴油机-液压驱动
    发动机 康明斯 81kW 康明斯 81kW 康明斯 81kW 康明斯 163kW 康明斯 163kW 康明斯 163kW
    运输外形尺寸 长度(mm) 15700 17500 15500 18500 16500 18500
    宽度(mm) 3180 3100 3100 3400 3400 3260
    高度(mm) 3500 3500 3500 3650 3650 3600
    重量(t) 32.6 35 31 40 36 42

    注：产量根据不同物料，进料粒度等因素其结果将有所不同

  • 机型参数 ST 722D ST 833DS ST 833D ST 1083DS ST 1083D ST 6203D
    喂料装置 最大喂料尺寸(mm) 400 150 150 200 200 200
    喂料高度(mm) 3200 3620 2450 3650 2500 3000
    料仓容积(m³) 7 8 2.5 8 3 8
    喂料皮带机 宽×长(mm) 1200×4000 1200×4300   1200×4300   1200×6000
    型式 可变速度 可变速度   可变速度   可变速度
    上料皮带机 宽×长(mm)   1000×11000 1000×11000 1200×11500 1200×11500
    振动筛 型式 2层振动筛分机 3层振动筛分机 3层振动筛分机 3层振动筛分机 3层振动筛分机 3层振动筛分机
    筛面尺寸(mm) 1500×4800 1500×5500 1500×5500 1800×6000 1800×6000 1830×6100
    细料皮带机 宽×长(mm) 800×8000 1200×7500 1200×7500 1400×8000 1400×8000 800×8000
    堆料高度(mm) 3600 4100 4100 4100 4100 3400
    中细料皮带机 宽×长(mm)   650×10000 650×10000 800×10000 800×10000 800×7000
    堆料高度(mm)   4800 4800 4800 4800 3400
    中料皮带机 宽×长(mm) 800×8000 800×10000 800×10000 800×10000 800×10000 800×7000
    堆料高度(mm) 3300 4800 4800 4800 4800 3400
    转运皮带机 宽×长(mm) 1200×4000 650×2200 650×2200 650×2200 650×2200 1400×6500
    大料皮带机 宽×长(mm) 1200×5500 500×9000 500×7500 650×9000 650×7500 1000×5500
    堆料高度(mm) 3600 4900 4300 4900 4300 3600
    动力系统 驱动理念 柴油机/电机-液压驱动 柴油机/电机-液压驱动 柴油机/电机-液压驱动 柴油机/电机-液压驱动 柴油机/电机-液压驱动 柴油机/电机-液压驱动
    发动机 康明斯 81kW 康明斯 81kW 康明斯 81kW 康明斯 163kW 康明斯 163kW 康明斯 163kW
    泵站电机 2×37KW 2×37KW 2×55KW 2×55KW 2×55KW 2×55KW
    运输外形尺寸 长度(mm) 15700 17500 15500 18500 17500 18500
    宽度(mm) 3180 3100 3100 3400 3100 3260
    高度(mm) 3500 3500 3500 3650 3650 3600
    重量(t) 32.6 36 32 41 36 43

    注：产量根据不同物料，进料粒度等因素其结果将有所不同

  • 系列 标准型号 车载设备 车载设备 处理量(t/h) 运输尺寸(mm)
    移动颚式破碎站 WT96 HVF9538 CJ96 70-150 13500×2800×3500
    WT106 HVF1140 CJ106 90-250 15100×2800×3500
    WT120 HVF1242 CJ120 110-350 16000×3100×3800
    移动反击式破碎站 WT1110S HVF9538 C11110M 60-150 16500×3400×3600
    WT1213S HVF1242 Cl1213M 80-200 17000×3460×3700
    WT1316 HVF1242 Cl1316 100-300 15000×3300×3800
    移动圆锥破碎站 WT200S 一 HPM200 80-150 16400×3300×3700
    WT300S 一 HPM300 100-200 17800×3400×370C
    WT160S 一 SC160 70-200 17000×3300×3700
    WT250 一 SC250 100-250 15500×3300×3800
    移动冲击式破碎站 WT0818 一 HV10818 70-150 15000×3100×3700
    WT0926 一 HVI0926 85-200 16000×3300×3800
    移动式筛分站 ST722 一 ZS1548H 60-400 15700×3180×3500
    ST833 一 3YK1560H 60-300 15500×3100×3500
    ST833S 一 3YK1560H 60-300 17500×3100×3500
    ST1083 一 3YK1860H 80-400 16500×3400×3650
    ST1083S 一 3YK1860H 80-400 18500×3400×3650
    ST6203 一 THS2060 100-500 18500×3260×3600

    注：产量根据不同物料，进料粒度等因素其结果将有所不同
