Wotetrack履带反击式破碎站

一体化机组设计，智能操控，节省成本，自由转场。

进料粒度：视工艺而定

生产能力：视工艺而定

适用物料：各类天然石料的破碎（石灰石、河砾石、花岗岩、玄武岩等）

应用领域：建筑废弃物（瓦砾、道路混凝土、钢筋混凝土）煤矿及金属矿等行业的破碎

在线咨询 优惠购机热线：15603715696

手把手指导建厂

专车接送到厂参观

一对一售后服务

就近考察生产现场

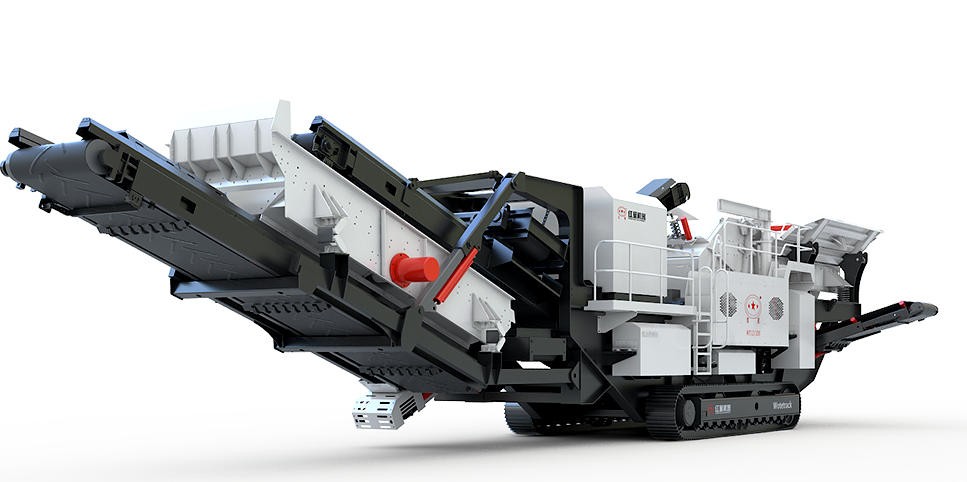

Wotetrack履带反击式破碎站

60秒人工响应

30分钟给予技术答复

24小时免费定制方案

产品介绍

履带式液压驱动破碎站是我公司引进知名矿山机器公司技术，并结合国内实际情况，研发出的移动破碎筛分设备。该机采用液压系统驱动履带，从而实现平稳行走，并能够适应多种复杂的作业现场条件。它广泛适用于矿产开采、石料开采、高速公路（铁路）和桥梁、城市建筑垃圾处理等诸多领域。

在线咨询

性能优势

配置新型反击破核心设备为新型CI系列反击式破碎机，转速与功率合理匹配，满足粗碎、中细碎和物料回收的不同应用

机组一体，移动灵活消除了破碎场地、繁杂基础配置带给用户现场的诸多不便，本着物料“就近破碎”原则，减少物料运输成本

智能操作，安全放心控制柜可配置先进的触摸控制屏，PLC智能控制系统，可以实现一键切换多种运行模式，智能安全更省心

多机搭配，优化配置可搭配各种石子粗、中、细碎，筛分设备等，灵活组机，产能全面化，满足用户多元化、个性化的生产需求

工作原理

物料经给料机均匀输送到颚式破碎机内，经颚式破碎机初破后的物料经输送机送入反击式破碎机进行二次破碎，破碎出的物料经振动筛筛分，满足破碎要求的物料由输送机输出，不满足要求的物料再次进入反击式破碎机破碎，整个履带式颚式破碎机+反击式移动破碎站生产线通过圆振动筛构成闭路系统，实现物料的循环破碎，成品物料由输送机输出，进行连续破碎作业。

Wotetrack履带反击式破碎站工作原理
物料、应用领域图

一机多能 啥都能碎

Wotetrack履带反击式破碎站可用于各类天然石料的破碎（石灰石、河砾石、花岗岩、玄武岩等）建筑废弃物（瓦砾、道路混凝土、钢筋混凝土）煤矿及金属矿等行业的破碎。

免费申请工程师为您配置适合您的方案

免费获取配置方案

绿色环保 服务全球

40余年，我们积累了丰富的实战经验，客户现场遍布160多个国家和地区，红星一直在绿色、环保、节能、专业的矿山设备研发路上奋进，被评为“全国矿山机器绿色环保优选品牌”，生产的设备也深受客户的信任和青睐。

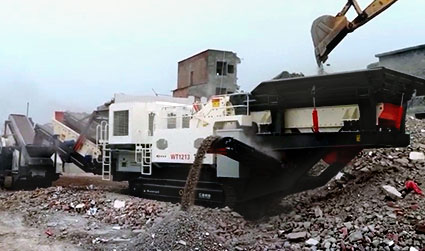

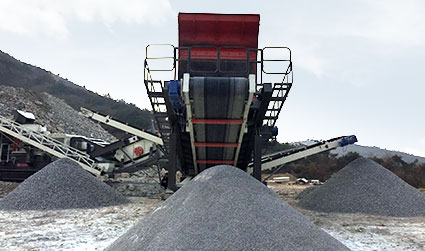

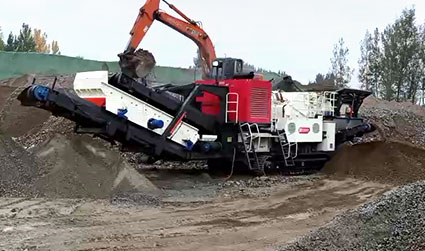

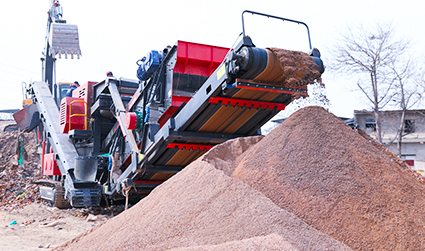

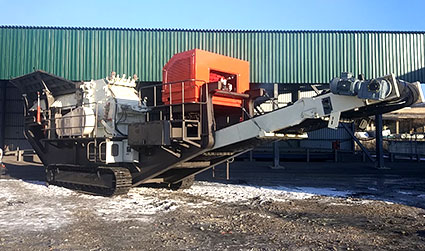

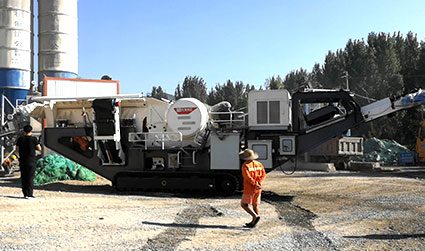

合作案例 实力说话

从联系我们，到安装投产，仅需25天；客户满意度达到98%以上，可安排就近参观考察现场

一分钟测试出适合您的生产方案 免费电话申请：15603715696

产品参数

  • Wotetrack反击式破碎站
  • 履带Wotetrack双动力反击式破碎站
  • Wotetrack全液压反击式破碎站
  • 机型参数 WT1110-E WT1110S-E WT1213-E WT1213S-E WT1316-E
    喂料装置 最大喂料尺寸(mm) 400 400 500 500 600
    喂料高度(mm) 3900 3900 4300 4300 4400
    料仓容积(m³) 5 5 7 7 8
    振动喂料机 宽×长(mm) 950×3800 950×3800 1160×4200 1160×4200 1160×4200
    侧皮带机 宽×长(mm) 500×4000 500×4000 650×4000 650×4000 650×4000
    卸料高度(mm) 2200 2200 2400 2400 2400
    破碎主机 型号 CI1110M CI1110M CI1213M CI1213M CI1316
    进料口尺寸(mm) 1020×820 1020×820 1320×880 1320×880 1540×980
    重量(t) 9.5 9.5 13 13 16
    转子尺寸(mm) Φ 1100×1000 Φ 1100×1000 Φ 1200×1300 Φ 1200×1300 Φ 1300×1500
    驱动方式 电机V带 电机V带 电机V带 电机V带 电机V带
    振动卸料槽 宽×长(mm) 1200×2030 1200×2030 1500×2370 1500×2370 1600×2500
    主皮带机 宽×长(mm) 1000×8500 1000×8500 1200×9000 1200×9000 1200×9000
    卸料高度(mm) 3300 3300 3500 3500 3500
    筛分系统 型式   单层振动筛分机   单层振动筛分机
    筛面尺寸(mm)   1500×3600   1500×4200
    返料皮带机尺寸(mm)   500×9000   500×9000
    细料皮带机尺寸(mm)   1000×5500   1000×6000
    细料皮带机卸料高度(mm)   3000   3100
    动力总成 破碎机驱动理念 市电/外置发电机组 市电/外置发电机组 市电/外置发电机组 市电/外置发电机组 市电/外置发电机组
    发动机 康明斯 康明斯 康明斯 康明斯 康明斯
    运输外形尺寸 长度(mm) 14000 16000 15500 19500 16000
    宽度(mm) 2700 3400 3000 3500 3200
    高度(mm) 3600 3600 3700 3700 3650
    重量(t) 40 45 53 57 65
  • 型号 WT1110-D WT1110S-D WT1213-D WT1213S-D WT1316-D
    整机重量 42t 47t 55t 60t 67t
    给料机：料斗容积 3m³ 3m³ 5m³ 5m³ 5m³
    预选筛：筛网规格(选配) 1040×924mm 1040×924mm 1140×924mm 1140×924mm 1240×930mm
    破碎机：型号 CI1110M CI1110M CI1213M CI1213M CI1316
    底盘给料机：型号(选配) GZD1220 GZD1220 GZD1524 GZD1524 GZD1726
    出土皮带机：尺寸(宽×长) 650×3500mm 650×3500mm 650×3500mm 650×3500mm 650×3500mm
    主皮带机：尺寸(宽×长) 1000×8500mm 1000×8500mm 1000×9900mm 1000×9900mm 1000×11000mm
    返料网：筛网规格 O 1500×3600 O 1500×4200 O
    筛底皮带机：尺寸(宽×长) O 1000×5800mm O 1000×6200mm O
    转接皮带机：尺寸(宽×长) O 650×2500mm O 650×2800mm O
    返料皮带机：尺寸(宽×长) O 500×8000mm O 500×9200mm O
    柴油发动机：功率 200kw 200kw 285kw 300kw 380kw
    整机：总功率 157kw 168kw 198kw 224.4kw 285.4kw
  • 机型参数 WT1110/S WT1213/S WT1316
    喂料装置 最大喂料尺寸(mm) 400 500 600
    喂料高度(mm) 3900 4300 4400
    料仓容积(m³) 5 7 8
    振动喂料机 宽×长(mm) 950×3800 1160×4200 1160×4200
    侧皮带机 宽×长(mm) 500×4000 650×4000 650×4000
    卸料高度(mm) 2200 2400 2400
    破碎主机 型号 CI1110M CI1213M CI1316
    进料口尺寸(mm) 1020×820 1320×880 1540×980
    重量(t) 9.5 13 16
    转子尺寸(mm) Φ 1100×1000 Φ 1200×1300 Φ 1300×1500
    驱动方式 液压V带 直联驱动 直联驱动
    振动卸料槽 宽×长(mm) 1200×2030 1500×2370 1600×2500
    主皮带机 宽×长(mm) 1000×8500 1200×9000 1200×9500
    卸料高度(mm) 3300 3500 3600
    筛分系统 型式 单层振动筛分机 单层振动筛分机
    筛面尺寸(mm) 1500×3000 1500×3600
    返料皮带机尺寸(mm) 500×8000 500×8000
    细料皮带机尺寸(mm) 1200×5000 1200×5500
    细料皮带机卸料高度(mm) 3000 3200
    动力总成 破碎机驱动理念 柴油机-液压驱动 柴油机-直联驱动 柴油机-直联驱动
    发动机 康明斯264kW 康明斯335kW 康明斯391kW
    运输外形尺寸 长度(mm) 13000/15500 14500/17000 15000
    宽度(mm) 2700/3200 3000/3460 3150
    高度(mm) 3400 3650 3700
    重量(t) 35/42 46/55 52
